Schrony HDPE
Technologia PELTER
To nas wyróżnia
Struktura „Plastra Miodu”
Poznaj technologię, która łączy lekkość konstrukcji z ekstremalną wytrzymałością na falę uderzeniową. Sercem systemu jest dwuścienna konstrukcja cylindryczna wykonana z wysokogatunkowego polietylenu o dużej gęstości (HDPE). Przestrzeń między ściankami wypełnia struktura o geometrii plastra miodu. Taka budowa zapewnia sztywność obwodową (SN) przy zachowaniu elastyczności wzdłużnej.
Dlaczego to działa lepiej niż beton?
Absorpcja Energii
Podczas detonacji w gruncie, fala uderzeniowa powoduje mikroruchy ziemi. Sztywny beton pęka. Kompozyt PELTER „pracuje” razem z gruntem, rozpraszając energię kinetyczną i chroniąc wnętrze przed deformacją.
Całkowita Odporność Chemiczna
HDPE jest obojętny chemicznie. Nie koroduje, nie reaguje z wodami gruntowymi, nie wymaga hydroizolacji ani malowania. Żywotność materiału szacowana jest na minimum 100 lat.
Monolityczna Szczelność
Moduły są łączone metodą spawania ekstruzyjnego. Tworzy to jednolitą, homogeniczną powłokę, która gwarantuje 100% gazoszczelności – kluczowej dla działania systemów filtrowentylacji (ochrona przed skałzeniami chemicznymi i biologicznymi).
Schrony hdpe – SPECYFIKACJA TECHNICZNA
Parametry Techniczne Modułu Podstawowego
Materiał konstrukcyjny
Zmodyfikowany polimer HDPE (High Density Polyethylene)
Typ konstrukcji
Dwuścienna, strukturalna (Plaster Miodu / Honeycomb)
Średnica zewnętrzna
~3300 mm (zależnie od typu ożebrowania)
Średnica wewnętrzna
3000 mm
Wysokość użytkowa
2400 mm (po montażu podłogi technicznej)
Długość modułu
Skalowalna (od 6m do dowolnej długości poprzez łączenie)
Odporność na korozję
Całkowita (materiał nieulegający utlenianiu)
Klasa szczelności
Pełna hermetyzacja (zgodnie z wymogami C5)
Wytrzymałość na nacisk
Przystosowany do montażu podziemnego (obciążenie gruntem + dynamiczne)
Masz pytania – zadzwoń
+48 505 663 673

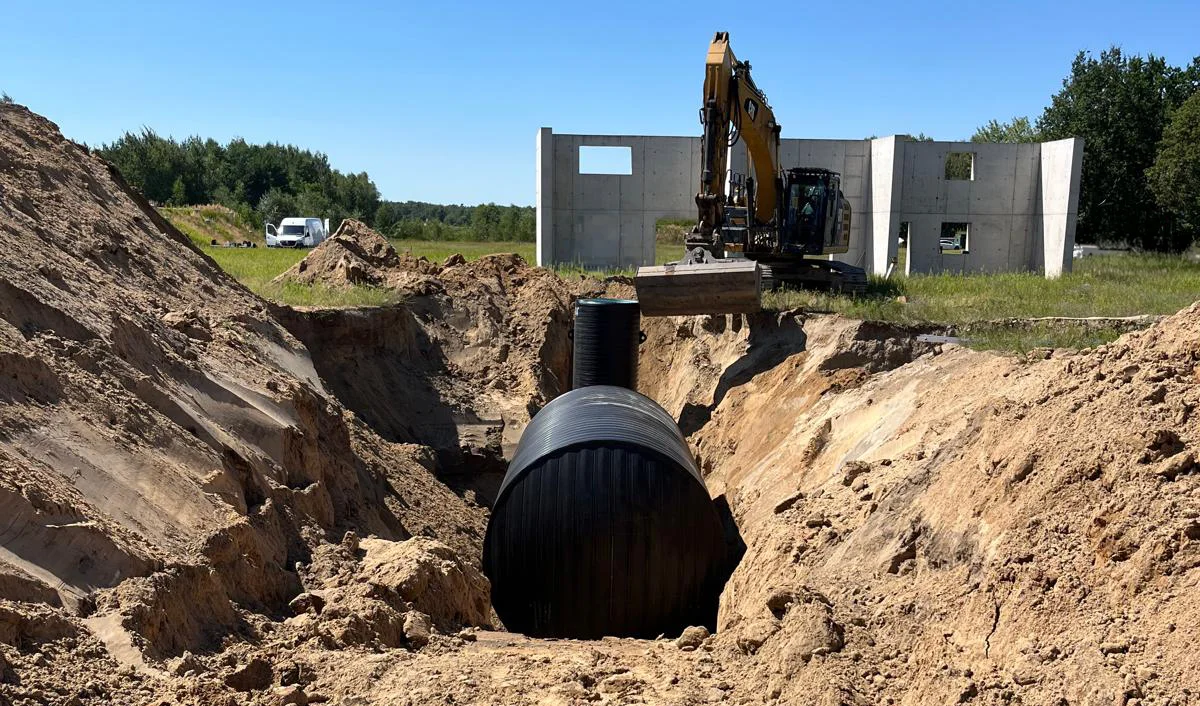

TESTY I CERTYFIKACJA
Weryfikacja Poligonowa – Fakty, nie obietnice
Jako jedna z nielicznych firm na rynku, poddaliśmy nasze schrony kompozytowe testom niszczącym w skali rzeczywistej (Full-Scale Testing). Nie opieramy się wyłącznie na symulacjach komputerowych, lecz na fizycznych próbach wybuchowych.
Procedura Testowa:
Ładunek
Ekwiwalent 10 kg TNT
Dystans
Detonacja w odległości poniżej 3,5 metra od ściany schronu
Lokalizacja
Ładunki umieszczone zarówno na powierzchni, jak i w gruncie (najtrudniejszy scenariusz fali sejsmicznej)
Zgodność z Normami
Projektowanie i testy prowadzone w oparciu o:
NO-02-A116:2012
(Obiekty fortyfikacyjne – Wymagania techniczne).
STANAG 2280
(NATO: Design Threat Levels and Handover Procedures for Temporary Protective Structures).
AEP-55
(Procedures for Evaluating the Protection Level of Logistic and Light Armoured Vehicles – w zakresie balistyki materiałowej).
KONFIGURACJE I MODUŁOWOŚĆ
Skalowalność Systemowa
System Pelter to „klocki” inżynieryjne. Dzięki prefabrykacji, możemy dostarczyć dowolną konfigurację dopasowaną do liczby osób i funkcji obiektu.
Moduł Liniowy (Podstawowy)
Jedna rura o długości dopasowanej do pojemności (np. 12m dla 25 osób). Wejście główne + wyjście ewakuacyjne (tunelowe).

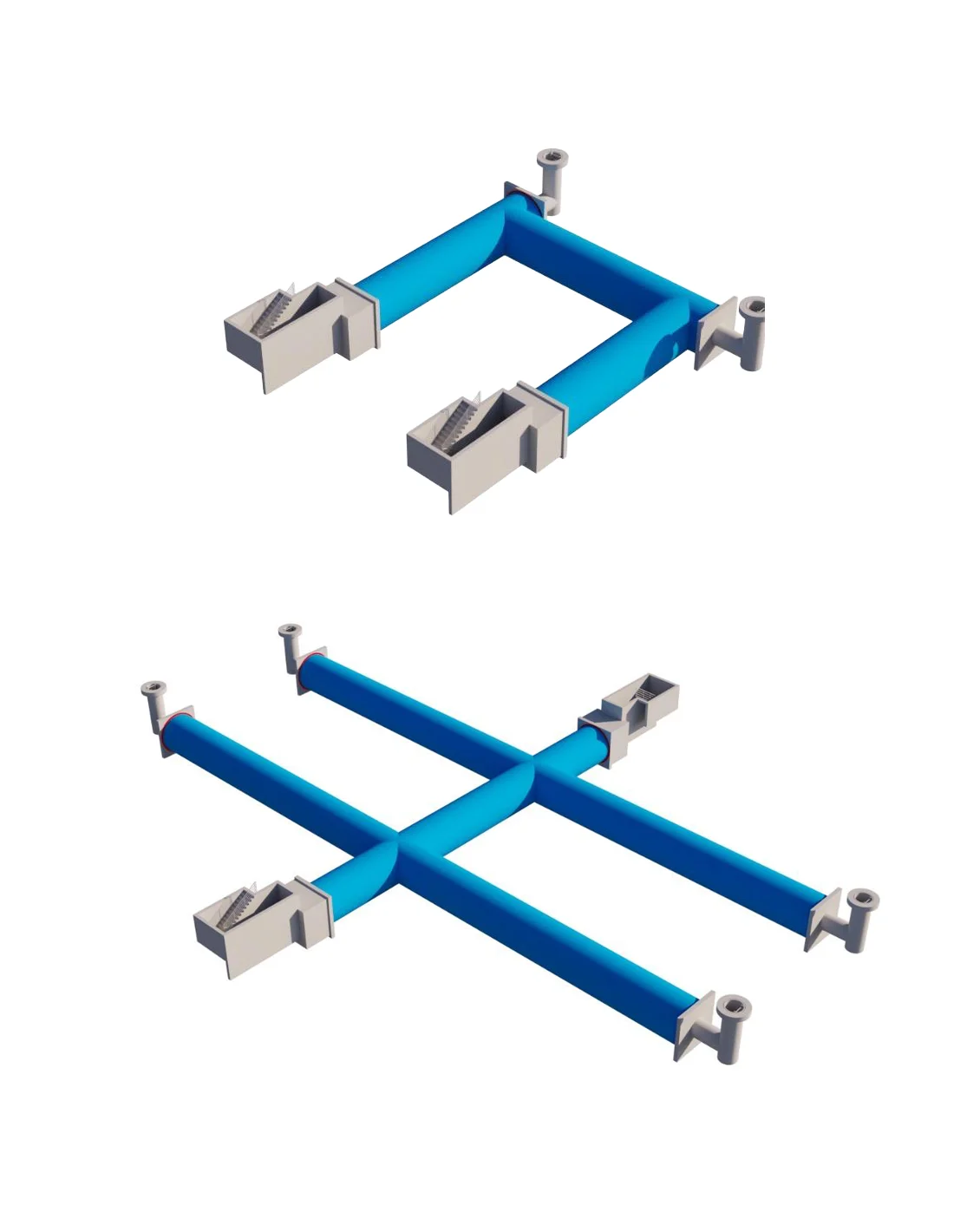

Układ "U" lub "H"
Równoległe moduły połączone korytarzem technicznym. Idealne dla większych grup (50-150 osób) oraz do wydzielenia stref (np. oddzielne sanitariaty, magazyn, strefa odpoczynku).
Węzeł Sanitarny i Techniczny
Możliwość instalacji dedykowanych modułów z gotową instalacją wod-kan i systemami podtrzymywania życia (zasilanie, filtracja).
Instalacja
Czas montażu korpusu
8 godzin (dla modułu podstawowego).
Wymagania gruntowe
Standardowe przygotowanie wykopu i podsypki, bez konieczności wylewania ciężkich ław fundamentowych (zależnie od warunków wodno-gruntowych).
TECHNOLOGIA I BEZPIECZEŃSTWO
Dlaczego kompozyt HDPE, a nie tradycyjny beton?
Tradycyjny beton z czasem ulega degradacji, korozji i może chłonąć wilgoć, co generuje wysokie koszty utrzymania. Zastosowany przez nas kompozyt HDPE (polietylen o wysokiej gęstości) w strukturze plastra miodu (honeycomb) zapewnia:
- Całkowitą szczelność (brak wilgoci i pleśni).
- Odporność na korozję chemiczną i biologiczną.
- Lepsze tłumienie drgań – struktura elastycznie reaguje na falę uderzeniową w gruncie, zamiast pękać jak sztywne konstrukcje.
Czy schrony są przetestowane pod kątem wybuchów?
Tak, i są to testy poligonowe w skali rzeczywistej, a nie tylko symulacje komputerowe. Schrony Pelter przeszły próby obciążeniowe z użyciem ładunków wybuchowych (10 kg TNT) detonowanych w bezpośrednim sąsiedztwie (poniżej 3,5 m) oraz w gruncie. Wynik: zachowana hermetyczność i brak odkształceń zagrażających konstrukcji.
Jaka jest żywotność takiego schronu?
Szacowana żywotność materiału HDPE w warunkach podziemnych to kilkadziesiąt lat bez utraty parametrów wytrzymałościowych. Obiekt jest w praktyce bezobsługowy pod kątem strukturalnym (nie wymaga malowania, uszczelniania pęknięć).
Porozmawiajmy o wdrożeniu
Napisz, jakiego typu rozwiązania potrzebujesz (samorząd / infrastruktura / firma), jaką pojemność zakładasz i czy masz wybraną lokalizację. Wrócimy z pytaniami uzupełniającymi i propozycją kolejnych kroków.
